管道穿越樁設置,管道轉角樁規范
發布時間：2019-03-28 作者：金能電力 來源：金能電力 點擊:
管道穿越樁/轉角樁設計圖
用于標記埋地管道的轉向、管道與地面工程（地下隱蔽物）交叉、管理單位交界、管道結構變化（管徑、壁厚、防護層）、管道附屬設施的地面標記。包括穿（跨）越樁（河流、公路、鐵路、隧道）、交叉樁（管道交叉、光纜交叉、電力電纜交叉）、分界樁、設施樁等。復合材料（樹脂+高強度玻璃纖維）成品樁，
穿越樁/轉角樁側面圖

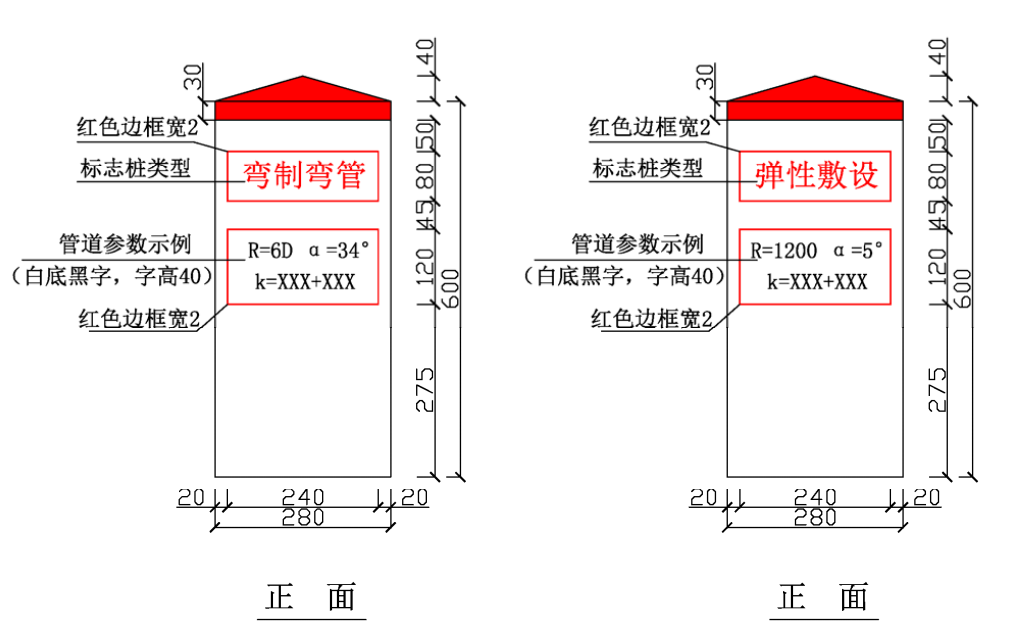

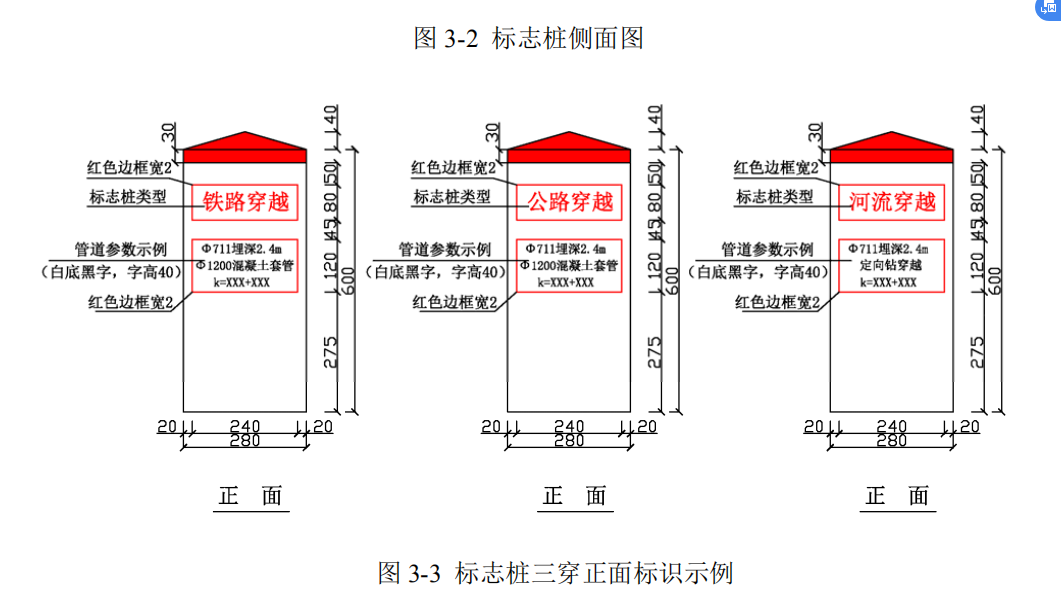

穿越樁/轉角樁正面圖
管道穿越樁/轉角樁設置原則
⑴轉角樁位置不可隨意移動。當無法設置轉角樁時，如位于池塘中間時，應在進出池塘附近管道正上方分別設置一個轉角樁，并均在頂部標明走向指向應設轉角樁的位置和距此樁的距離。
⑵埋地管道與其它地下構筑物（如電纜、光纜、其它管道等）交叉，交叉樁應設置在交叉點正上方。
⑶標識固定墩、埋地絕緣接頭及其它附屬設施，設施樁應設置在所標識物體的正上方。
⑷在不同管理單位之間設置界樁。
⑸樁體宜設置在路邊、田埂、堤壩等空曠荒地處，減少對土地使用和農耕機械作業的影響。
⑹管道穿越鐵路時，應在鐵路一側設置穿越樁（另一側設警示牌）。穿越樁設置在鐵路用地邊界線外 2m 處管道中心線的正上方。
⑺當管道穿跨越公路時，應按下列要求設置穿越樁：
管道穿越高速公路、一級、二級公路及穿越長度大于 40m（含 40m）的三級、四級公路時，應在公路一側設置穿越樁（另一側設警示牌）。設置位置為公路排水溝邊緣以外 1m 處或高速公路圍欄以外。
管道穿越三級、四級公路時，應在公路一側設置穿越樁（未設警示牌時）。設置位置為管道上游的公路排水溝外邊緣以外 1m 處，無邊溝時，設置在距路邊緣 2m 處。
⑻ 當管道穿越河流、渠道時，按下列要求設置穿越樁：
管道穿越河流、渠道長度大于 40m（含 40m）時，應在其一側設置穿越樁（另一側堤上設警示牌）。設置位置在河流、渠道堤壩坡腳處或距岸邊 3m-10m 處的穩定位置；
管道穿越河流、渠道長度小于 40m 時，應至少在其一側設置穿越樁（未設警示牌時）。
設置位置在管道上游的河流、渠道堤壩坡腳處或距岸邊 3m-10m 處的穩定位置。
管道穿越樁/轉角樁文字標識
標志樁應準確體現設置處的信息，具體應包括中國石化名稱、標志名稱（如鐵路穿越，鋼制彎管等）、管道里程、標注內容、管理單位、聯系電話。標注內容見表 3-1。
表 3-1 標志樁參考文字標注
序號 樁 類 別 參 數 內 容 示例
1 河 流：穿越方式（定向鉆、頂管等） 定向鉆 ，穿越長度（有套管的填套管長度） 穿越長度 1681m ；
2 公 路 穿越方式（定向鉆、頂管等） 頂管，穿越長度（有套管的填套管長度） 混凝土套管長 60m ；穿公路中心處埋深 穿公路中心處埋深 2.1m ；
3 鐵 路 穿越方式（定向鉆、頂管等） 頂管，穿越長度（有套管的填套管長度） 混凝土套管長 60m，穿鐵路中心處埋深 穿鐵路中心處埋深 2.1m；
4 與管道、光電纜纜等交叉 ，交叉類型 與管道相交 ， 交叉角度 交叉角度 60° ；
5 固定墩 重量 60T 固定墩，防腐材料 雙組分液態環氧樹脂 ；
6 絕緣接頭 承壓能力 設計壓力 10MPa ，絕緣電阻 電阻：20000 歐；
7 界樁 標注管理處名稱 蘇州管理處、無錫管理處 ；
說明：
⑴ 參數內容中長度單位：m，精確到小數點后一位。
⑵ 埋深：穿鐵路指道軌下最淺處埋深，公路則指路面下最淺處埋深，有套管時，以套管頂部計算。
⑶ 與其它管道或電纜(或光纜)交叉時，如果管道在其之下，間距用正號表示；反之，則用負號表示。
兩條管道或電纜(或光纜)的間距，按管道或電纜(或光纜)外壁計算。
